鉄骨耐震補強Vol.20

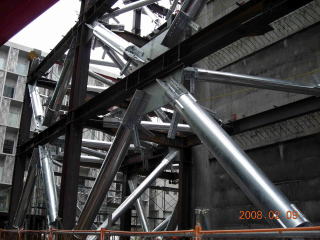

K型ブレース

東京大学(本郷)医学部3号館等改修工事（文京区）

2008年1月建方

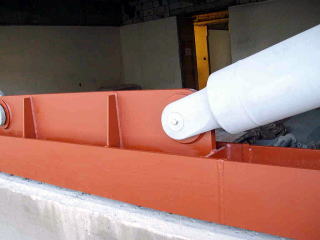

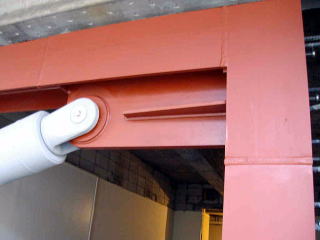

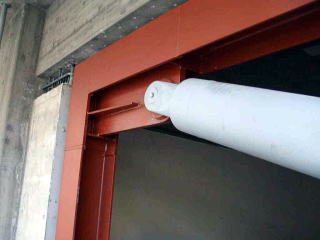

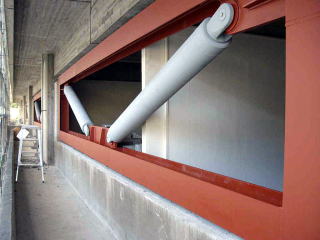

K型ブレース枠

• H-250x250x9x14（SN400B）18ヶ所

• BH-250x250x36x19（SN490B）

• ブレース φ244.5x10 (支給材)

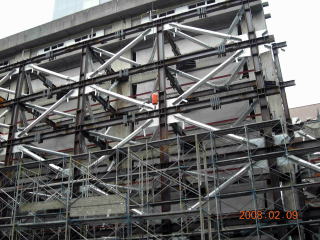

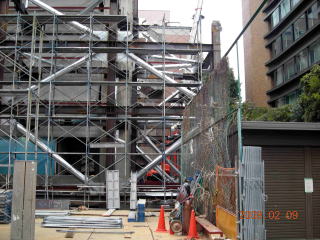

外部補強

• H-400x200x8x13（SN400B）

• H-390x300x10x16 （SN400B）

• H-400x200x8x13（SN400A）

• H-390x300x10x16（SN400A）

• Φ-267.4x6.6 (STK400)

• Φ-318.5x7.9 (STK400)

• Φ-355.6x11.1 (STK400)

• Φ-406.4x12.7 (STK400)
