一般建築鉄骨Vol.27

施設

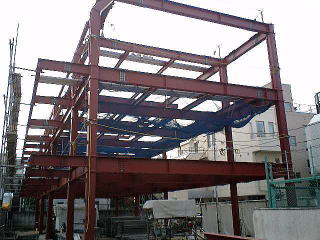

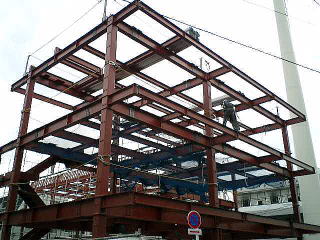

（仮称）K計画新築工事（3F 69t 杉並区）

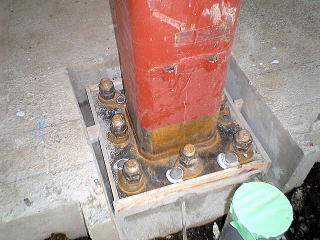

柱基礎

• ベースパック 25-12R H=36 ｘ10ヶ所

• ベースパック 25-16R H=40 ｘ6ヶ所




柱

• □-250x250x12(BCR295)

• □-250x250x16(BCR295)

• □-250x250x9(BCR295)




梁

• H-450x200x9x14

• BH-450x250～200x9x16

• H-450x200x9x14

• H-300x150x6.5x9

• H-400x200x8x13

• H-350x175x7x11

• BH-400x200x9x16

• 端部SN400B,中央SS400

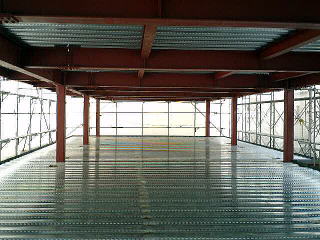

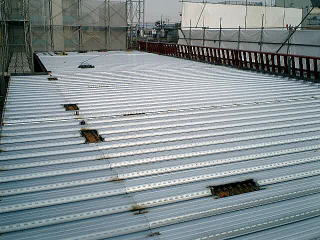

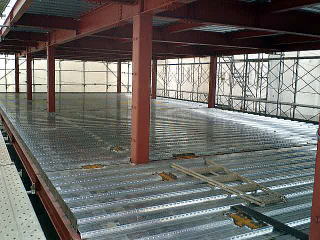

デッキ

QL-99-50-12(Z12)

母屋

C-100ｘ50ｘ2.3
