その他建築鉄骨Vol.13

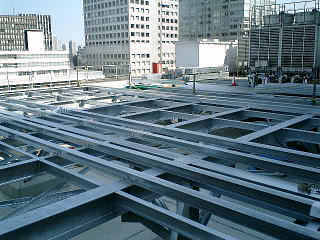

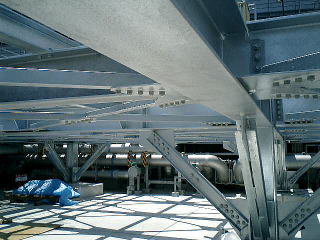

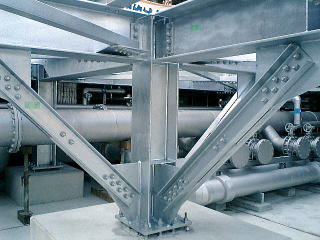

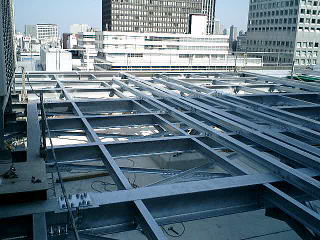

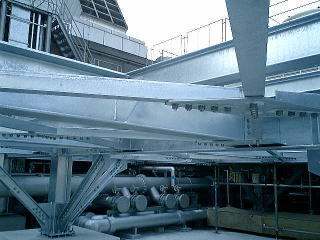

鉄骨架台

（仮称）N-O架台増設工事（千代田区）

2007年10月～2008年 5月 建方

屋上架台 溶融亜鉛メッキ仕上げ

基礎

• アンカーボルト

• M22・M24




柱

H-300x300x10x15 （SS400）

梁

• H-390x300x10x16（SS400）

• H-340x250x9x14（SS400）

• H-300x150x6.5x9（SS400）

• H-250x125x6x9（SS400）

• H-200x100x5.5x8（SS400）

• H-175x90x5x8（SS400）

• H-150x150x7x10（SS400）

• H-100x100x6x8（SS400）

• [-150x75x6.5x10（SS400）

• [-125x65x6x8（SS400）

• L-75x75x6（SS400）




床

ニッテツファインフロア
